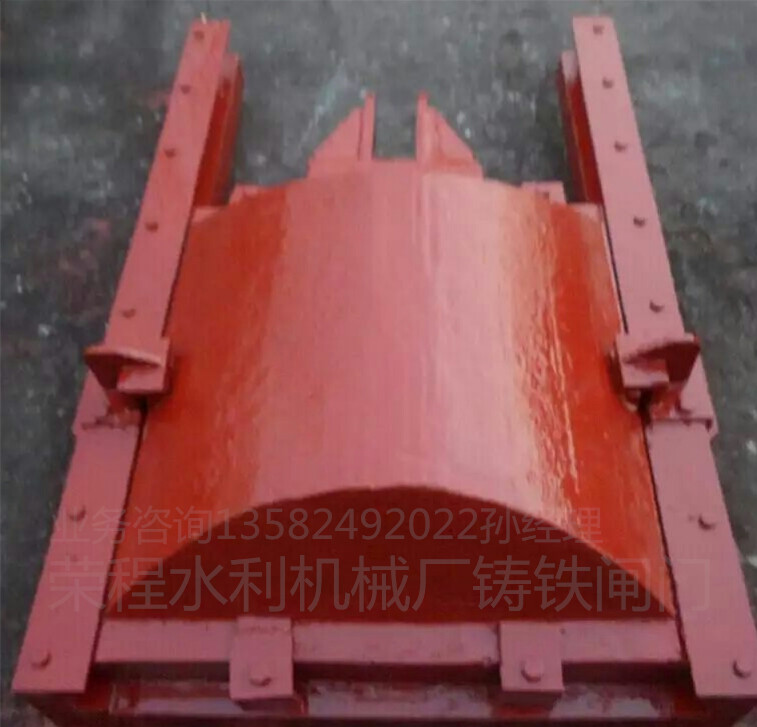

閘門系列之鑄鐵拱形閘門

 拱形鑄鐵閘門是公司20多種閘門中的一種閘門，是用來開啟和關閉水利工程的過水孔口的活動結構。閘門的作用是按需要局部或是全部開啟、關閉過水孔口，以用來調節下上游的水位、排放流量，廣泛應用在農田的灌溉、農業經濟開發、水產養殖、污水處理、河流(管道、水閘、涵洞、堤壩)水庫、水利發電站,是抗旱、防洪、發電、蓄水、過木、通航以及排泥沙、其它漂浮物及冰塊等的退、進水工程地專用設備，平原、山區或無電地區都可使用。



　　鑄鐵拱型閘門主要構件簡介：

　　1、鑄鐵拱型閘門的門板應整體鑄造，閘孔在400mm及其以上時應設置加筋。

　　2、鑄鐵拱型閘門的門板應按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度應不大于構件長度的1/1500。

　　3、鑄鐵拱型閘門的門板的厚度應在計算厚度上增加2mm的腐蝕裕量。

　　4、閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。

　　拱形鑄鐵閘門構造：

　　1、鑄鐵拱型閘門的門框應整體鑄造，在工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。

　　2、鑄鐵拱型閘門的門框的厚度應在計算厚度上增加2mm的腐蝕裕量。

　　3、對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的兩側對稱均布。

　　鑄鐵拱形閘門安裝需要做到：

　　閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保閘板運行平穩 ， 使閘板與閘框滑道緊密貼。

　　當我們在安裝時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊(嚴禁墊下橫梁)，兩立框用手動葫蘆和斜拉立穩，將閘門放直放正，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。

最后小編提醒大家鑄鐵拱形閘門區分于平面拱形鑄鐵閘門，正確的說法是拱形鑄鐵閘門而不是平面拱形鑄鐵閘門，更多了解可以直接致電13582492022孫經理，微信同號，進行咨詢溝通。
