液壓景觀壩

 　液壓景觀壩

　　液壓景觀壩是20多種規格型號閘門中的一種，該設備由弧形(或直線)壩面、電機螺旋桿、液壓桿、支撐桿、液壓缸、啟動電站和液壓泵站組成。 用螺旋桿液壓缸直頂以底部為軸的活動攔水壩面的背部，實現升壩攔水，降壩行洪的目的。采用滑動支撐桿支撐活動壩面的背面，構成穩定的支撐墩壩。采用小液壓缸及限位卡，形成支撐墩壩固定和活動的相互交換，達到固定攔水，活動降壩的目的。采用浮標開關，控制操作液壓系統，達到無人管理，根據洪水漲落，實現活動壩面的自動升降。

　　液壓景觀壩是一種不錯的水利景觀活動壩，是將鋼結構一體化與液壓驅動升降裝置集成，形成一個配套完整的活動式啟閉系統。自動化程度高，集安全性、高可靠性、環保節能，建設投資少。

　　該設備是新興的一種低水頭攔水壩，通過多年實踐在水利行業已成為最先進的活動壩，適用于洪水漲落快速的山區、生態魚類洄游魚道、水電站增容、干旱缺水地區灌溉，蓄水區域地下水位恢復及寒冷冰凍地區的冬季蓄水等，應用范圍十分廣泛，是水利科技一項重大發明。

　　其特有的優點，主要有：強度高、抗沖擊、不怕淤積和堵塞河道

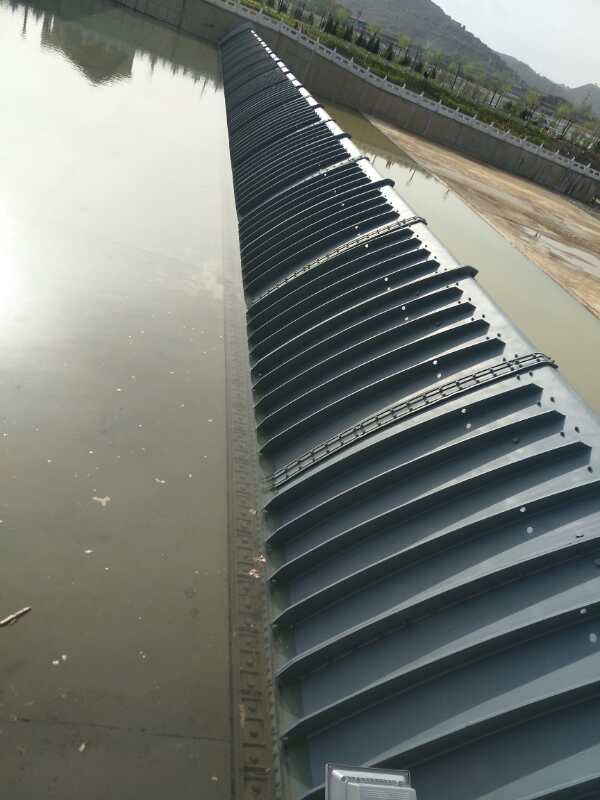

　　　　液壓景觀壩活動壩的壩面材料全部采用低碳合金鋼板，高強度鋼結構壩面和驅動機構可抵御任何洪水、砂石及大型漂浮物的沖撞而不會被卡住、堵塞。降壩后壩體緊貼河床，數百米河道內無任何阻水排架、中墩，單體壩寬6~12米，突破6米高度限制，多個單元排列組合，分散承載沖擊，受力條件好，堅固穩定，即便被大量砂石完全掩埋，也可以在快速的升降動作下，利用強力壩面?zhèn)冗吽�流排除壩基下游阻塞和淤積，使得壩體塌落方向平整潔凈，無需人工清理堆積物，節約大量人力物力，河道清理恢復迅速。壩面前后高度差小，特別適用于行洪要求高，泥沙含量高洪水漲落快速的山區。

　　(抗冰凍、嚴寒)采用Q345R鋼板材料，在-40環境下仍然保證其剛度，而不變形，獨特的壩體傾角和折角設計利用冰凍的爬冰現象，完美解決抗凍問題，可抵御局部冰壓力，較混凝土結構在冰凍地區的凍漲問題有更好的解決。冰面的凍脹壓力下水利景觀活動壩堅固的壩體隨著凍脹移動，機械安全閥裝置將迅速釋放支撐系統內油壓，削弱凍脹引起的破壞力，從而保護水利景觀壩不損壞。



　　檢修和維護方便：

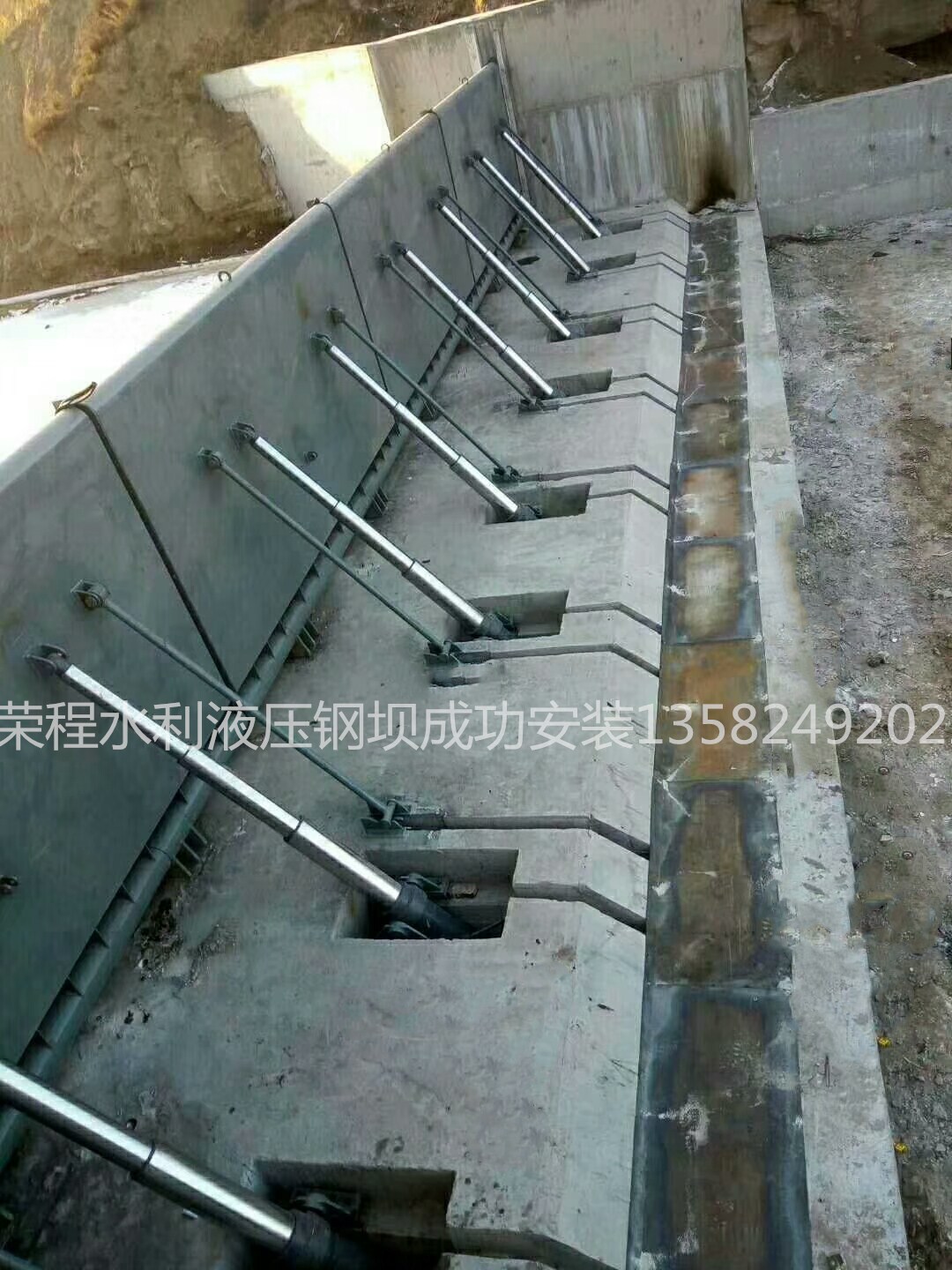

　　每個壩面單元采用兩個液壓支撐油缸，共用一條液壓油路，液壓管路布置于下游便于檢修更換位置，可有效減少漏油故障點，所有機械活動壩中故障率最低，恒川景觀系統油路設置有備用管路，所有部件可方便快速更換。液壓系統介質-采用低溫抗磨型液壓油、環保生物降解型工作液。液壓系統油箱中配置過濾、降溫裝置、寒冷地區的電加熱裝置，保證各種工況條件下可靠運行。

　　行洪可靠，降壩迅速，不需要任何動力源

　　在無電、無動力源的情況下，達到自動降壩操作，降壩速度自由控制，保證絕對的高可靠性和安全性，特別適用于偏遠、無人管理的地區。水利景觀活動壩為壩體平衡式設計，不擋水時，也能實現自由降壩;行洪時只需人工打開系統位于控制房的應急手動閥門(無電情況下)，在洪水壓力下壩面支撐泄放壓力，所有壩面單元可分時或同時迅速降壩。此功能使得部分有特殊行洪要求的河道在面臨大暴雨等極端惡劣氣候條件下的安全行洪意義重大。

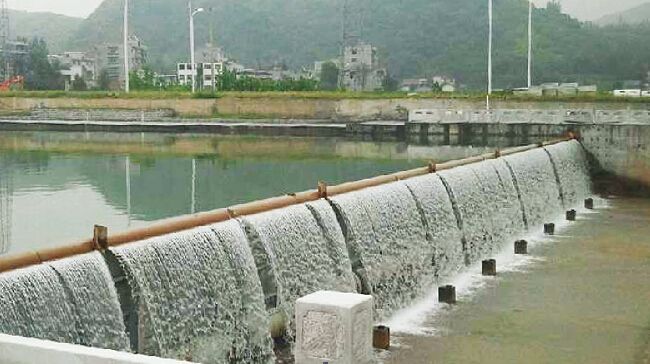

　　當洪水位超過壩頂溢流一定高度(事先設定)，將會引起液壓系統內油壓升高，超過設定壓力時，機械裝置將分時開啟泄壓(開度可控)，使得水利景觀活動壩降低擋水高度，保持水位高度不超限;當大流量洪水通過時，水流對壩面連續沖擊下，液壓系統壓力會陡然上升，此時安全溢流閥(機械)連續開啟，壩面會有序的迅速降落。

　　壩高可達到6米，單扇跨度11米。

　　管路系統無軟管，液壓油不會泄露，污染水體。

　　壩體組合和外觀形式：

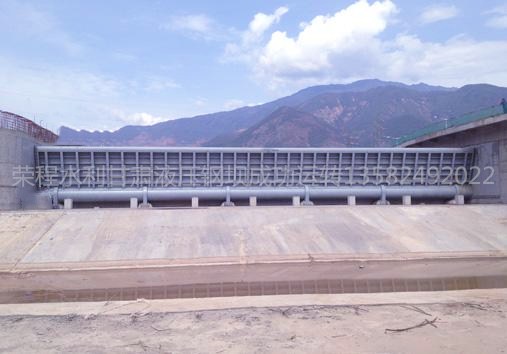

　　液壓景觀壩采用暗藏式支撐，低重心，壩面上下游基礎落差小，緊貼河床，對于舊基礎改造開鑿量極小，非常適合橡膠壩的改造項目，節省土建工程量。水利景觀活動壩分體、組合式壩面設計，能有效解決一體式鋼壩閘底軸扭矩過于集中，單體跨度長度的限制，水利景觀活動壩分體式的設計將整體河道水流沖擊力、水重分散到各個獨立的壩面單元，能有效防止大型漂浮物、泥沙、雜物、銹蝕等不利因素對各部件造成的影響。

　　控制系統：

　　液壓景觀壩的自控系統控制方式靈活多樣，上位機遠程、異地、網絡化集中管理，全自動控制及現場手動控制，管理人員在現場或異地均可對水利景觀活動壩運行情況進行監視和控制。客戶根據自己需要，通過遠程視頻網絡，傳輸實時現場畫面，可以融入各地方水務部門水情測報和防洪調度系統，同時控制系統對液壓泵站也進行監視保護，主要包括液壓系統壓力(包括壓力傳感器和壓力繼電器)、油位、油溫、油過濾器堵塞等。

　　調控和生態：

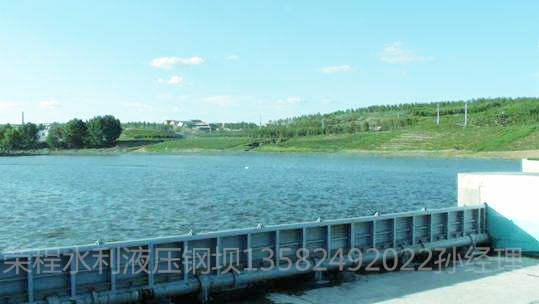

　　液壓景觀壩可根據河道蓄水能力，實現任意高度擋水，壩面可在任意設定角度范圍內停留支撐，所有壩面數百米可迅速調平直線，便于集中控制，同時還可實現單扇或多個壩扇任意組合或同步調節，減少水流對下游的沖刷。對于梯級開發的河道，季節性降低蓄水高度，便于魚類洄游。原有水生態環境不受影響，促進自然 環境的恢復。
